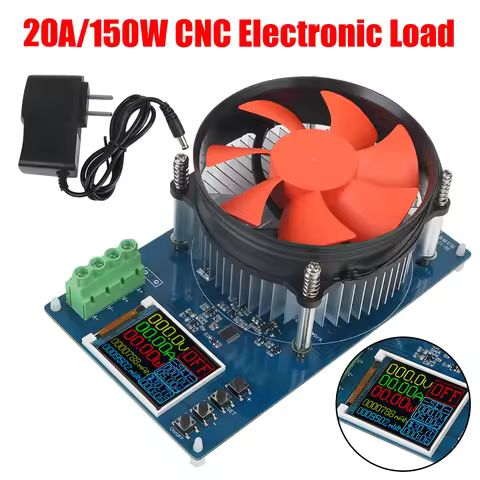

DC 전압을 변환해주는 벅컨버터류를 쓰다보니, 출력이 제대로 나오는지 궁금해졌습니다. 그러니 알리가 귀신 같이 알고서는 사진 같은 제품을 보여줍니다. 처음 보여진 가격은 $16! 살짝 고민됩니다.
그러다 결국 계정하나 새로 파서 $9.24에 샀습니다. 사고나니 $10짜리도 보이고 그러더군요 헐…
설명서가 따로 없고, 제품 설명 정도 뿐이라 사용하기까지 시행착오가 좀 있었습니다.
부하 연결 방법

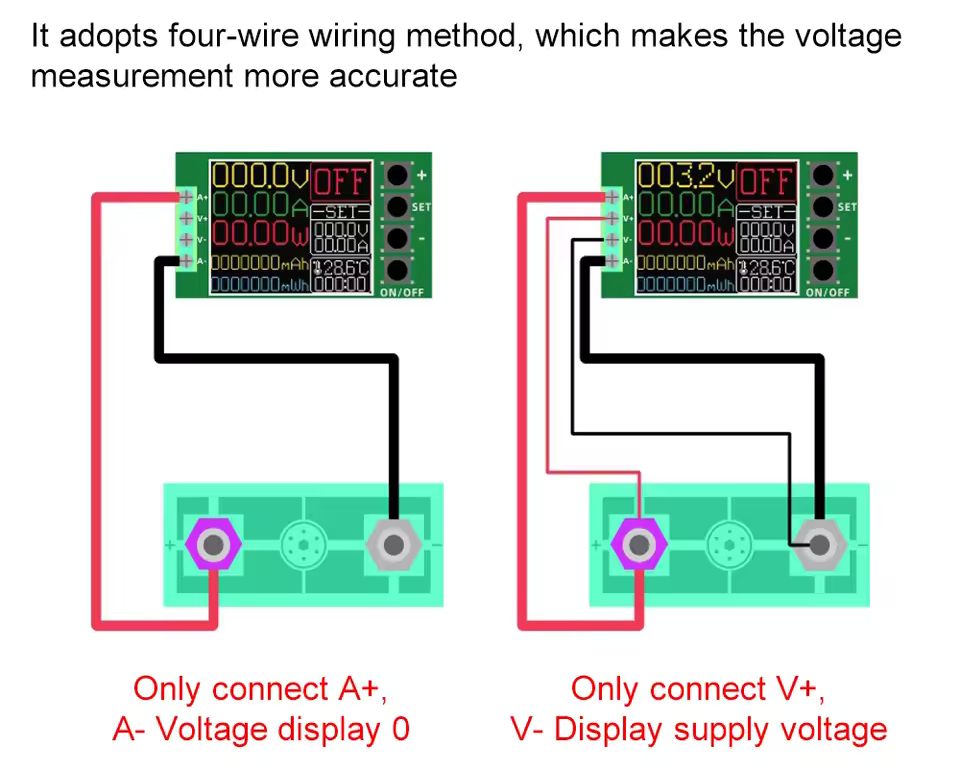

부하 연결은 제품 설명에 그림과 같은 부분이 있습니다. 처음에 뭔가 싶었구요. 결론은 선을 2개씩 연결하라는 의미입니다. 부하용으로 굵은 선으로 A+, A-에 각각 연결합니다. 그리고 전압을 보고 싶으면 적당한 선으로 V+, V-를 연결해주면 됩니다.
150W 이상 안됨
이 제품은 전압은 0~150V, 전류는 0~20A까지 가능하다고 설명되어 있습니다. 중요한 것은 최대 150W만 부하를 줄 수 있다는 점입니다. W=AV니까, A = 150/V 가 되죠. 제가 부하를 주려는 전압에 따라 최대 A 수가 달라집니다.
예를 들어 24V면 최대 6.25A(150/24 = 6.25), 12V면 13A(150/12 = 까지 설정할 수 있습니다.
이게 왜 중요하나하면면 설정할 때 전류량(A)로 설정하기 때문입니다. 그래서 입력 전압과 설정한 전류값으로 계속해서 150W를 초과하면 ON이 안됩니다.
SET 스위치 따닥
설정 값을 바꾸려면 일단 SET 스위치를 따닥 빠르게 두번 누릅니다. 그러면 설정할 수 있는 항목값이 빨간색으로 변합니다. 이 상태에서 +- 키를 눌러서 설정합니다. +-키를 계속 누르면 값이 빠르게 변합니다.
SET 아래의 V는 동작을 멈출 전압 설정
SET 아래의 V는 파워 출력 테스트용도라면 초기값인 0 상태를 유지합니다.
이 값은 베터리 방전 처럼 특정 전압까지만 방전하고 멈출 때 설정한다고 합니다.
A를 설정한 상태에서 ON
부하를 연결하면 전압(V+, V- 연결한 경우)이 표시됩니다. 그리고 어느 정도 부하를 걸어줄지 A 값을 설정합니다. 12V 전원에서 2A를 설정하면 24W 정도의 부하가 발생하게 됩니다.
팬은 자동으로 돌아요. 고부하시 소음은 좀 있음!
팬 3핀 방식이고 자동으로 동작합니다. 대략 38도 정도에서 멈추더라고요. 부하가 높을 수록 팬속도가 증하고, 그 만큼 소음도 증가합니다. 장시간 부하가 많은 경우에는 팬 교체도 한번 고려해보시기 바랍니다.

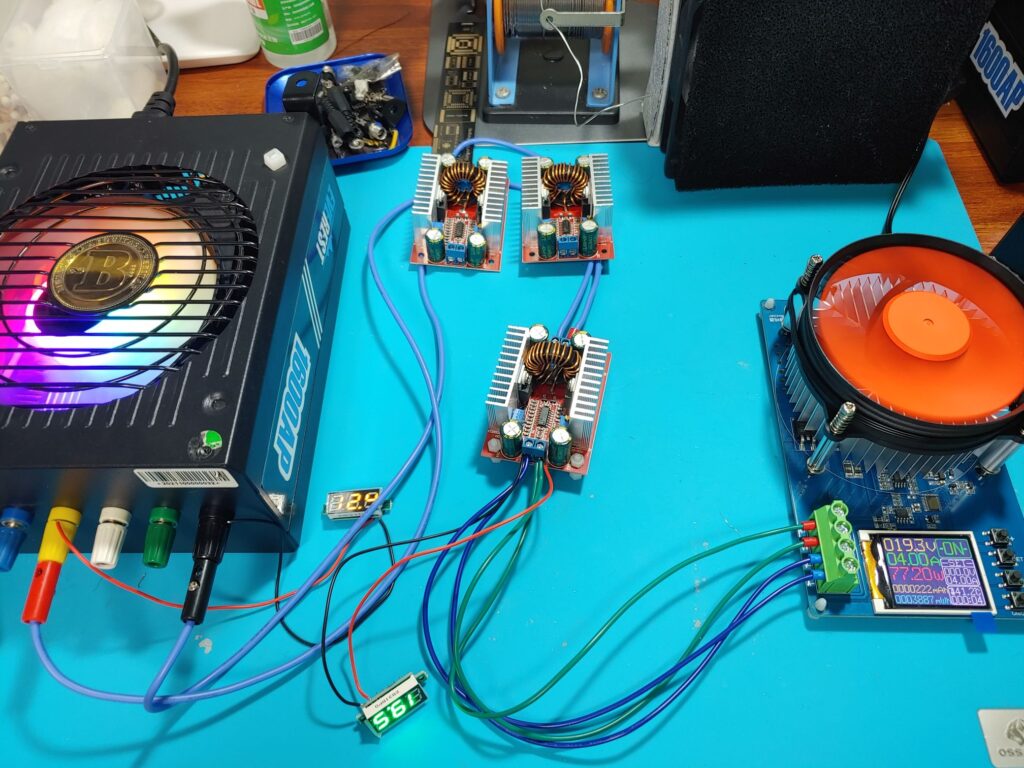

저는 대충 이렇게 연결해서 사용했습니다.

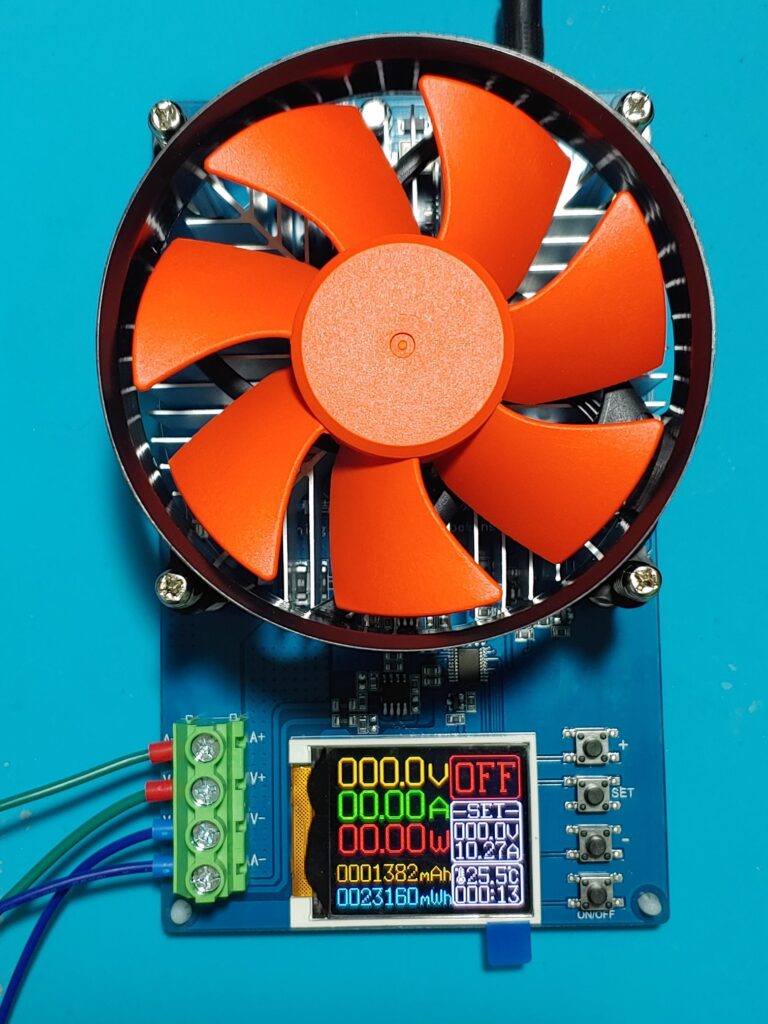

좀 더 큰 실물 사진은 이렇게 생겼구요
짤막한 후기라면~
- 포함된 파워어댑터 형태를 선택할 수는 없었고요.
- $16불 주고 샀다면 바닥에 아크릴판 하나 없는거에 좀 실망했을 것 같구요. 그리고 보니 제대로된 설명서도 없군요.
- 전자제품인데 파워스위치는 좀 달아줬으면 하는 아쉬움이 있습니다.
최종적으로 모든 공구(?)가 그렇지만 없는 것 보다는 나은 것 같습니다.
